Tuotekoodi: NPK00015

Nordic ID:n FR22-sarjan kiinteästi asennettavat UHF RFID lukijat ovat mullistavia laitteita RFID- ja IoT-teollisuudessa. Ne tuovat uuden lähestymistavan rakentaa UHF RFID-järjestelmän, ja myös puuttuvat palaset ratkaisuihin joita ei aiemmin ollut mahdollista toteuttaa.



• FR22 on modulaarisen rakenteen ja Plug and Play lisävarusteiden ansiosta helposti skaalautuva. FR22-laitteiden perusta, 4-porttinen UHF RFID lukija, voidaan erilaisilla moduleilla laajentaa erilaisten käyttöympäristöjen tarpeita vastaavaksi. FR22:een kiinteästi asentuvan MUX16-multiplexerin avulla lukija voidaan päivittää 16-porttiseksi. Uusi 28-säteinen BFA-antenni on ratkaisu käyttöympäristöihin joissa on tarve seurata tunnisteiden sijaintia alueella, ja niiden saapumista, poistumista ja kulkusuuntaa alueella.



• Ennennäkemättömän laaja liitettävyys vakiona tuo joustavuutta järjestelmän suunnitteluun: LTE, Ethernet, PoE, WLAN, USB (2x USB-A, 1x USB-C), Bluetooth 4.2, UHF RFID, GNSS, HDMI ja Mini IO industrial port.



• Huipputason RFID-suorituskyky uuden RFID enginen ansiosta joka pohjautuu aivan viimeisimpään teknologiaan



• FR22:een integroidun tietokoneen ansiosta järjestelmästä voidaan rakentaa yksinkertaisempi ja edullisempi, FR22:ta ei ole tarvetta liittää ulkoiseen PC-laitteeseen. Kerätty tieto voidaan prosessoida lukijan integroidulla tietokoneella käytettäväksi asennuspaikan tarpeisiin ja lähettää eteenpäin valmiiksi prosessoituna.

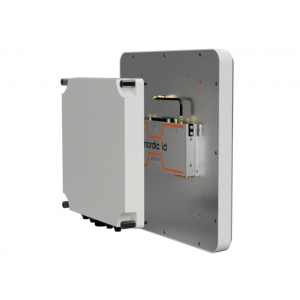

• FR22 on pienikokoinen ja kevyt, sille on valmis asennuspaikka esimerkiksi GA30- ja BFA-antennien takana



NORDIC ID FR22 TEKNISET TIEDOT
UHF RFID Tuettu standardi ISO 18000-63 (EPC Class 1 Gen2v2)
  Taajuus ETSI 865.6 - 867.6 MHz ja FCC/IC 902-928 MHz
  Max johdettu teho +32dBm (+30dBm FCC alueella)
  Max vastaanottoherkkyys -87dBm
  Tyypillinen lukunopeus Max 1000 tunnistetta sekunnissa
  RFID moduli Nordic ID NUR3-1W, Impinj E710 RAIN RFID suoritin
  Ulkoiset antenniportit 4 porttia RP-SMA naaras
  Eristys antenniporttien välillä Nordic ID Extension Port liitettäessä Nordic ID oheislaitteita
  RFID moduli Nordic ID NUR3-1W, Impinj E710 RAIN RFID sirun ohjaus
SOVELLUSALUSTA Suoritin Neliytiminen A7 1.1 GHz
  Käyttöjärjestelmä Linux
  Muisti 1 Gt RAM + 8 Gt Flash
KÄYTTÖLIITTYMÄ SIM (LTE versio) Mini SIM
  Ilmaisimet

9 LEDiä: 4 LEDiä ilmoittaa käytösssä olevat antennit, yhteys LED, sovellus LED,

virta päällä LED, RF LED, laajennusportti LED
LIITÄNNÄT GPIO Teollinen mini IO portti (4 GPIO)
  USB 2x USB host type A, USB-C
  Bluetooth BT 2.1 + EDR/3.0/4.1 LE /BT4.2
  Bluetooth profiilit SPP, HID, HOGP (HID over GATT)
  Wireless LAN 2.4G/5G, 802.11 a/b/g/n
  Wireless WAN (LTE versio) GSM/EDGE, LTE-FDD B1/B3/B5/B7/B8/B20, LTE-TDD B38/B40/B41, WCDMA B1/B5/B8
  GNSS (LTE versio) GPS/BeiDou/GLONASS
  HDMI (video) 1280x720 ja 640x480 resoluutiot
VIRRANSYÖTTÖ Ulkoinen virta PoE+ 802.3at
  Käyttövirta

Maksimi 25.5W maksimi RFID tasolla ja kaikki radiot toiminnassa

Maksimi 18W maksimi RFID tasolla ja kaikki radiot pois päältä

4W virta päällä ei muuta toimintaa
KOKO JA PAINO Mitat (L) 203.2 x (P) 78.4 (91 liittimien kanssa) x (K) 17.6 mm
  Paino 306 grammaa
YMPÄRISTÖ Suojausluokka IP20, vain sisäkäyttöön
  Pakkauksessa mukana WLAN/Bluetooth antenni ja LTE versiossa LTE antenni
  Käyttölämpötila -20°C - 55°C
  Varastointilämpötila -40°C - 85°C
  Asennus 4 ruuvilla (eivät mukana)
OHJELMA RAJAPINTA Tiedon hallinta Nordic ID Radea
  Laiteohjelman päivitys Webbi käyttäjäliittymän ja RESTful palvelun kautta
  Hallintaliittymä Webbi käyttäjäliittymä ja SSH kehittäjille
  IP osoitteen konfigurointi IPv4 DHCP tai staattinen IP
  API tuki NUR API RFID:lle ja RESTful palvelu lukijan konfigurointiin
  Ohjelmien kehitys

Käyttövalmis Nordic ID NUR API antaa täyden kontrollin lukijaan

Sovelluksia voidaan tehdä moderneilla ohjelmointikielillä

Yhteensopiva olemassaolevien Nordic ID:n kiinteiden lukijoiden kanssa
  Turvallisuus TLS v1.3
OHEISLAITTEET ACN00214 Nordic ID FR22 virtalähde PoE 30W EU johto (liitäntä ei-PoE Ethernetille)
  EMA00017 Aktiivinen GPS antenni (FR22 LTE-versiolle)
  ACN00208 Nordic ID MUX16 multiplexer 16 antenniporttia FR22:lle
  ACN00224 Nordic ID BFA 868 antenni 28 säteellä FR22:lle
  CWH00098 Nordic ID FR22 external antenna cable 1m SMA-male 90° to RP-SMA
  CWH00099 Nordic ID FR22 external antenna cable 3m SMA-male 90° to RP-SMA
  CWH00100 Nordic ID FR22 external antenna cable 5m SMA-male 90° to RP-SMA
  CWH00101 Nordic ID FR22 external antenna cable 10m SMA-male 90° to RP-SMA
  CWH00102 Nordic ID antenna cable for FR22 mounted on GA30 antenna 8 cm
  ACN00240 BRADY IO CONNECTION BOX FOR FR22/FR22 LITE AND SAMPO S3
